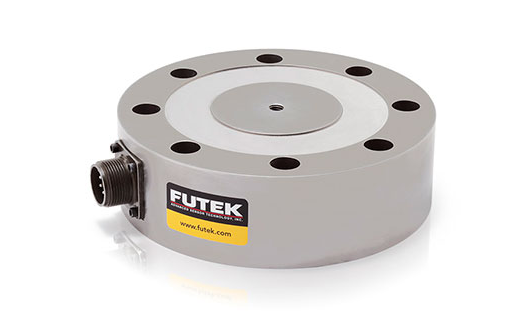

本文详细解析称重传感器与PLC（可编程逻辑控制器）的硬件连接方案和软件配置要点，涵盖模拟量、数字量两种主流接口方式，并提供接地保护、信号隔离等关键注意事项，帮助工程师实现稳定可靠的称重测量系统集成。
连接方案选择的工程挑战
在工业自动化项目中，称重系统与PLC的集成质量直接影响测量精度和稳定性。现场数据表明，约35%的称重测量问题源于不恰当的信号连接方式。面对不同输出特性的称重传感器和多样化的PLC接口，工程师需要根据实际需求选择最优连接方案。
常见连接难题包括：
信号衰减：长距离传输导致毫伏级信号失真
- 接地环路：不同设备间电势差引入干扰
- 阻抗失配：传感器输出与PLC输入特性不兼容
- 电源波动：激励电压不稳影响传感器输出
这些问题的有效解决，需要从硬件接口和软件配置两个维度进行系统设计。
模拟量连接方案详解
4-20mA电流环连接
适用场景：
- 传输距离超过30米的工业现场
- 存在较强电磁干扰的环境
- 需要简化布线的应用场合
接线要点：
- 采用双绞屏蔽电缆（线径≥0.75mm²）
- 屏蔽层单端接地（通常在PLC侧）
- 在传感器端串联250Ω精密电阻（将电流转换为1-5V电压）
参数配置：
- PLC模拟量输入模块选择电流模式
- 量程下限对应4mA（通常设为0kg）
- 量程上限对应20mA（设为最大称量值）
0-10V电压信号连接
适用场景：
- 传输距离小于15米的控制柜内
- 多路传感器共用电源的集中测量
- 对成本敏感的轻型应用
接线要点：
- 使用独立导线（避免与其他信号线并行）
- 电源负极与信号负极共用参考地
- 在PLC输入端并联0.1μF滤波电容
参数配置：
- 选择电压输入模式
- 设置10V对应满量程值
启用数字滤波（时间常数建议50-100ms）
数字接口连接方案
RS485 Modbus RTU连接
硬件配置：
- 采用菊花链拓扑（最长1200米）
- 终端电阻匹配（两端接120Ω电阻）
- 屏蔽层两端接地（需确保等电位）
软件设置：
- 波特率统一设置（9600/19200/38400bps）
- 数据格式配置（8数据位、1停止位、无校验）
- 轮询周期优化（避免总线拥堵）
高速数字脉冲接口
连接规范：
- 使用双绞差分信号线（如CAT5e）
- 信号线长度不超过10米
- 配置PLC高速计数器模块
参数匹配：
- 脉冲当量校准（kg/脉冲）
- 采样频率设置（高于传感器输出频率）
- 启用噪声抑制功能
关键注意事项
接地保护系统设计
- 建立单点接地参考（推荐在PLC机柜）
- 接地电阻小于4Ω（测量接地桩与大地间）
- 避免形成接地环路（特别在多传感器系统）
信号隔离措施
- 采用隔离变送器（消除共模干扰）
- 安装信号调理器（提升信号质量）
- 使用磁电隔离模块（阻断地环路）
环境适应性处理
- 温度补偿（对传感器和电缆同时补偿）
- 防潮密封（接线盒IP等级不低于IP65）
- 机械应力消除（使用柔性电缆过渡）
调试与校准流程
硬件调试步骤
- 空载零点校准（去除皮重影响）
- 满量程标定（使用标准砝码）
- 线性度验证（至少5个测试点）
软件参数配置
- 滤波算法选择（移动平均/中值滤波）
- 采样周期设定（与机械振动频率错开）
- 异常值处理（设置合理阈值）
稳定性测试方法
- 24小时漂移测试（变化应＜0.05%FS）
- 温度循环测试（-10℃~50℃环境）
- 抗干扰测试（施加典型现场干扰源）
故障诊断与排除
常见故障现象分析
- 信号跳变：检查接地系统/屏蔽层连接
- 读数漂移：验证电源稳定性/温度影响
- 通信中断：检测终端电阻/波特率设置
诊断工具应用
- 示波器观察信号波形
- 万用表测量回路阻抗
- 协议分析仪解析通信数据
预防性维护建议
- 每月检查接线端子紧固度
- 每季度校准一次零点
- 每年全面检测系统精度
系统优化方向
精度提升策略
- 采用六线制接法（补偿导线电阻）
- 增加参考传感器（差分测量）
- 实施动态补偿算法
可靠性增强方案
- 冗余设计（双传感器备份）
- 状态监测（实时诊断传感器健康度）
- 故障预测（基于历史数据分析）
结语：构建稳定可靠的称重测量链
称重传感器与PLC的高质量连接，是确保工业称重系统精准可靠的基础环节。工程师需要综合考虑信号特性、传输距离、环境干扰等多重因素，选择最适合的接口方案。记住，优秀的系统集成不仅需要正确的硬件连接，还需要精细的软件配置和严格的调试流程。
在实际工程中，建议遵循"设计-验证-优化"的闭环工作流程：先根据理论设计连接方案，再通过实际测试验证效果，最后基于测试数据持续优化系统性能。只有将严谨的工程思维与丰富的实践经验相结合，才能打造出稳定可靠的称重测量解决方案。
